PEL113 Energi- & Effektlogger med Wi-Fi

PEL113 Energi- & Effektlogger med Wi-Fi

PEL 113 är ett lättanvänt och flyttbart instrument för energianalys- och energioptimering för att bland annat kunna göra före- och eftermätningar.
Mäter bland annat ström, spänning, energi och alla effekter på 1- eller 3-fasinstallationer.

Perfekt för en längre mätning på en anläggning för att se den totala energiförbrukningen eller den producerade energin från en solcellsinstallation.

Med sina mycket breda mätområden både på lik- och växelspänning samt växel- och likström kan PEL 113 användas i mängder av elektriska installationer. Allt beroende på vilken eller vilka strömtänger som ansluts. Både spännings- och strömomsättning kan ställas in upp till 650 kV och 25 kA (10 GW).

Kommunikation

Wi-Fi, Ethernet, USB och minneskort. Med PEL113 ansluten till Wi-Fi, via nätverk eller direkt till PC kan både larm samt automatiska rapporter upprättas och sändas som e-mail. WiFi kan antingen anslutas till ett nätverk via en server, eller direkt till en PC eller en smarttelefon.  Med IRD DataView Synch kopplas man till en säker server så att alla mätvärden är tillgängliga var man en är.

Mätning

Lagrar min, -max och medelvärdet på varje sekund med en samplingsfrekvens på 128 mätningar per period (20 ms) av effekt- och energiförbrukningar i alla fyra kvadranter. PEL 113 visar förlopp ned till 200 ms. Samtidigt görs effektfaktormätning samt total och enskild övertonsanalys upp till den 50:e övertonen, vilka alla lagras i minnet.

Minne

Med exempelvis en 10-minutersperiod vald med 1 s trend under 30 dagar så används 3,2 GB. Om 1 s trend är bortvald så används 0,52 GB. Det medföljande minneskortet är på 8 GB och PEL 113 hanterar kort upp till 32 GB.

Mjukvaror

Levereras med svensk licensfri mjukvara samt svensk manual.

För mätning av transienter och snabba förlopp under 1 ms, rekommenderar vi vår Qualistar-serie CA8331, CA8333, CA8336, CA8436 samt CA8435.

Instruktionsfilmer

Mjukvara

PC-Mjukvara till PEL, PEL Transfer

Länk till DataView & PEL Transfer mjukvara:
DataView & PEL Transfer PC-Mjukvara
PEL Transfer PC-mjukvara
i Men info om Effekt-energi och övertonsanalys
Kontaktpersoner

E-post(Obligatoriskt)
Detta fält används för valideringsändamål och ska lämnas oförändrat.
PEL113 utan tänger PEL113 med MA194-350 rogowskispolar PEL113 med MA194-350 rogowskispolar och spänningsadapter
Art.nr P01157157 P01157157-D P01300003

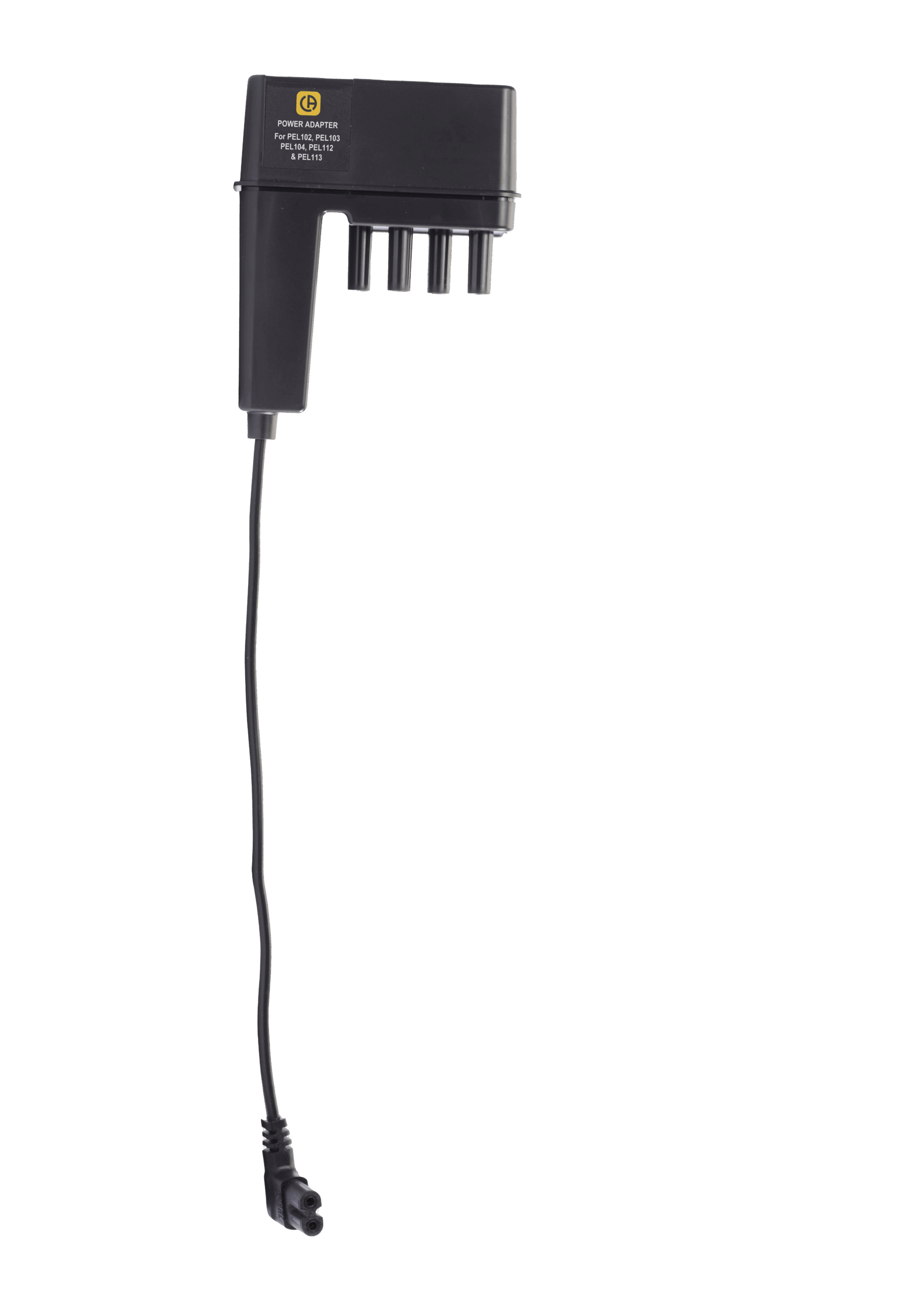

Modell PEL113 utan tänger PEL113 med MA194-350 rogowskispolar PEL113 med MA194-350 rogowskispolar och spänningsadapter
Display 4-raders bakgrundsbelyst display 4-raders bakgrundsbelyst display 4-raders bakgrundsbelyst display
Spänning AC+DC TRMS 5 V....1000 V AC+DC TRMS 5 V....1000 V AC+DC TRMS 5 V....1000 V
Effektmätning 10 W...10 GW, 10 VA...10 GVA, 10 var...10 Gvar 10 W...10 GW, 10 VA...10 GVA, 10 var...10 Gvar 10 W...10 GW, 10 VA...10 GVA, 10 var...10 Gvar
Strömtänger Nej Ja med 3 st MA194 200 mA...10 kA RMS rogowskispolar 35 cm längd Ja med 3 st MA194 200 mA...10 kA RMS rogowskispolar 35 cm längd
Kommunikation Wi-Fi, både som accesspunkt eller Hotspot-funktion, IRD-server, Dataview-synkronisering, USB samt Ethernet Wi-Fi, både som accesspunkt eller Hotspot-funktion, IRD-server, Dataview-synkronisering, USB samt Ethernet Wi-Fi, både som accesspunkt eller Hotspot-funktion, IRD-server, Dataview-synkronisering, USB samt Ethernet
Mjukvara Dataview licensfri på svenska nedladdningsbar på vår webbsida Dataview licensfri på svenska nedladdningsbar på vår webbsida Dataview licensfri på svenska nedladdningsbar på vår webbsida
Användningstemperatur 0º C... + 50º C 0º C... + 50º C 0º C... + 50º C
Kapslingsklass IP 54 IP 54 IP 54
Garanti 2 år 2 år 2 år
Säkerhetskategori IEC 61010 kat. IV 600 V / kat. III 1000 V IEC 61010 kat. IV 600 V / kat. III 1000 V IEC 61010 kat. IV 600 V / kat. III 1000 V
Levereras med Väska, mjukvara, 4 st 3 m spänningskablar och krokodilklämmor, SD-kort, USB-kabel, nätkabel Väska, mjukvara, 3 st MiniFlex strömtänger 100 mm diameter, 4 st 3 m spänningskablar och krokodilklämmor, SD-kort, USB-kabel samt nätkabel Väska, mjukvara, 3 st MiniFlex strömtänger 100 mm diameter, 4 st 3 m spänningskablar och krokodilklämmor, SD-kort, USB-kabel, nätkabel samt spänningsadapter
21900 Sek 27590 Sek 29900 Sek
PEL113 utan tänger PEL113 med MA194-350 rogowskispolar PEL113 med MA194-350 rogowskispolar och spänningsadapter
Art.nr P01157157 P01157157-D P01300003
Modell PEL113 utan tänger PEL113 med MA194-350 rogowskispolar PEL113 med MA194-350 rogowskispolar och spänningsadapter
Display 4-raders bakgrundsbelyst display 4-raders bakgrundsbelyst display 4-raders bakgrundsbelyst display
Spänning AC+DC TRMS 5 V....1000 V AC+DC TRMS 5 V....1000 V AC+DC TRMS 5 V....1000 V
Effektmätning 10 W...10 GW, 10 VA...10 GVA, 10 var...10 Gvar 10 W...10 GW, 10 VA...10 GVA, 10 var...10 Gvar 10 W...10 GW, 10 VA...10 GVA, 10 var...10 Gvar
Strömtänger Nej Ja med 3 st MA194 200 mA...10 kA RMS rogowskispolar 35 cm längd Ja med 3 st MA194 200 mA...10 kA RMS rogowskispolar 35 cm längd
Kommunikation Wi-Fi, både som accesspunkt eller Hotspot-funktion, IRD-server, Dataview-synkronisering, USB samt Ethernet Wi-Fi, både som accesspunkt eller Hotspot-funktion, IRD-server, Dataview-synkronisering, USB samt Ethernet Wi-Fi, både som accesspunkt eller Hotspot-funktion, IRD-server, Dataview-synkronisering, USB samt Ethernet
Mjukvara Dataview licensfri på svenska nedladdningsbar på vår webbsida Dataview licensfri på svenska nedladdningsbar på vår webbsida Dataview licensfri på svenska nedladdningsbar på vår webbsida
Användningstemperatur 0º C... + 50º C 0º C... + 50º C 0º C... + 50º C
Kapslingsklass IP 54 IP 54 IP 54
Garanti 2 år 2 år 2 år
Säkerhetskategori IEC 61010 kat. IV 600 V / kat. III 1000 V IEC 61010 kat. IV 600 V / kat. III 1000 V IEC 61010 kat. IV 600 V / kat. III 1000 V
Levereras med Väska, mjukvara, 4 st 3 m spänningskablar och krokodilklämmor, SD-kort, USB-kabel, nätkabel Väska, mjukvara, 3 st MiniFlex strömtänger 100 mm diameter, 4 st 3 m spänningskablar och krokodilklämmor, SD-kort, USB-kabel samt nätkabel Väska, mjukvara, 3 st MiniFlex strömtänger 100 mm diameter, 4 st 3 m spänningskablar och krokodilklämmor, SD-kort, USB-kabel, nätkabel samt spänningsadapter
21900 Sek 27590 Sek 29900 Sek
Köp
