CA8220 1-fas Effektmätare
CA8220 1-fas Effektmätare

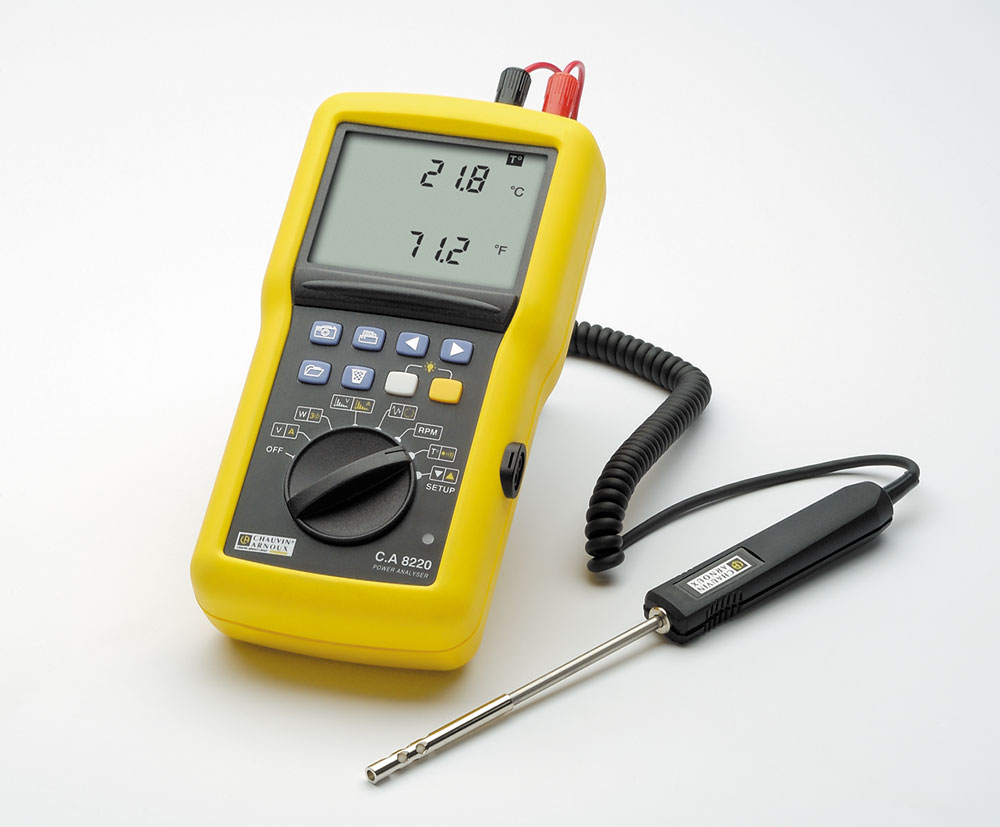

Effektmätare för mätning av 1- eller balanserad 3-fas effekt på elektriska installationer samt ventilationsanläggningar och elmotorer. Även startströmmar, temperatur, resistans och rotationshastighet kan mätas och loggas.
Med stor bakgrundsbelyst LCD display som visar mätvärden momentant samt min-, max-, medel- och toppvärden. Mätområdet är mycket brett tack vare möjligheten att kunna ansluta olika strömtänger.
Mäter effekt (aktiv, reaktiv och skenbar), samt övertoner upp till den 50:e ordningen, distorsionsfaktor, total övertonshalt, effektfaktor, cos φ, crestfaktor, k-faktor och fasföljd.

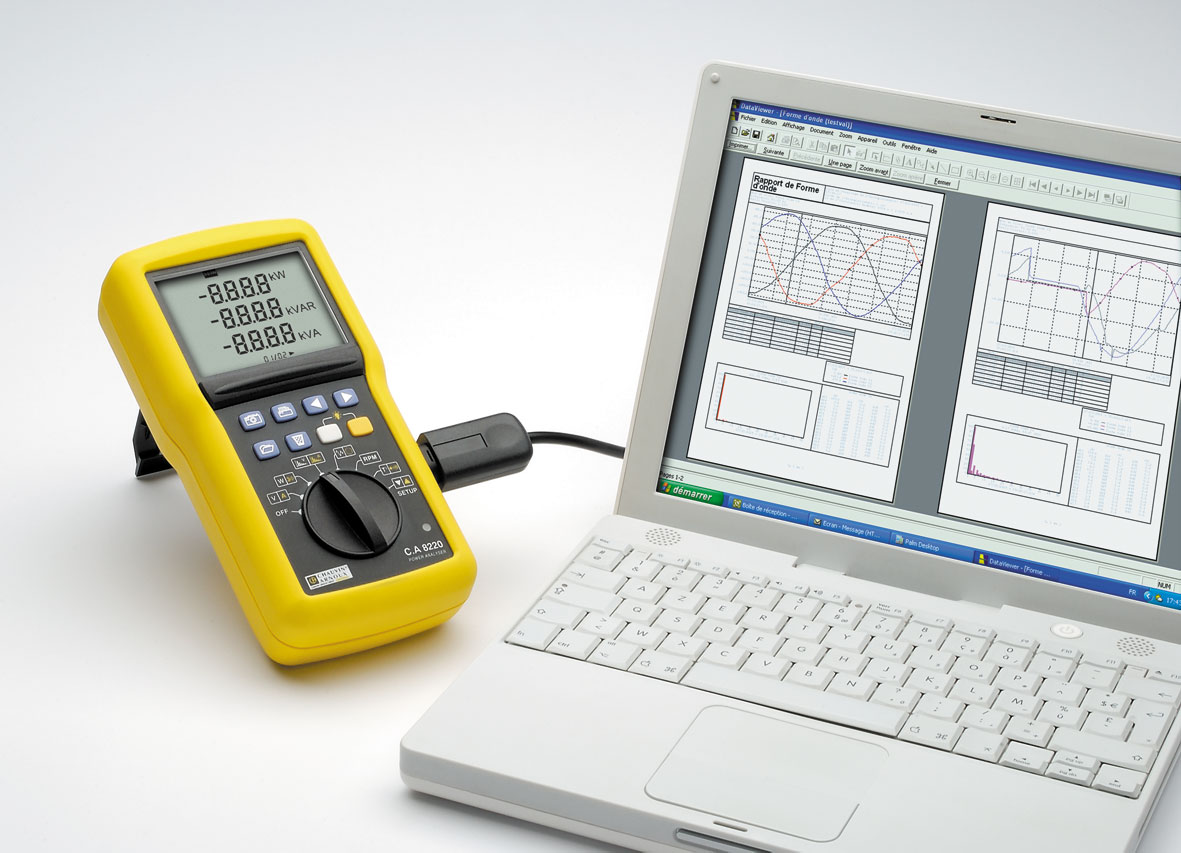

Sparar mätvärdet numeriskt samt överföring av dessa till PC görs via optisk USB.
PC-Mjukvara till CA8220:
Länk till PAT (Power Analyser Transfer) mjukvara: PAT v3.08.0018 (67,8 MB)
(Dataview rapporteringsmjukvara är ej inkluderad)
Uppdaterad: 2019-11
Länk till Trend Duration Calculator: TrendDurationCalculatorSetup v1.0.zip (1,5 MB) (mjukvara för att beräkna hur mycket minne en inspelning tar) Uppdaterad: 2014-01-13
Kalibrering / Service Tillverkare:
Chauvin-Arnoux
Kontaktpersoner
-
Mustafa Alptürk
Säljare & Support El Söder om Mälardalen
08-50 52 68 03
mal@camatsystem.com -
Björn Johansson
Säljare & Support El Norr om Mälardalen
08-50 52 68 08
bj@camatsystem.com -
Heidi von Bahr
Chauvin-Arnoux edustus Suomessa / Säljare El Finland Helsingforskontoret
+358 94 245 3490
hvb@camatsystem.com -
Johan Bodin
VD & Säljare El
08-50 52 68 01
jb@camatsystem.com
| CA8220 med tång | CA8220 utan tång | |
|---|---|---|
 |
 |
|
| Art.nr | P01160620-L | P01160620 |
| Modell | CA8220 med tång | CA8220 utan tång |
| Strömtång | Ja, MN93A ingår 100 mA...100 Aac | Nej, välj separat |
| Likström | 50 mA...1400 A (beroende på tång) | 50 mA...1400 A (beroende på tång) |
| Växelström | 100 mA...6500 A (beroende på tång) | 100 mA...6500 A (beroende på tång) |
| Spänning | 6....600 V AC+DC TRMS | 6....600 V AC+DC TRMS |
| Kapslingsklass | IP 54 | IP 54 |
| Levereras med | Svensk manual, 6 x AA batterier, mätkablar, krokodilklämmor och en RS232/USB optisk kabel | Svensk manual, 6 x AA batterier, mätkablar, krokodilklämmor och en RS232/USB optisk kabel |
| Garanti | 2 år | 2 år |
| 12150 Sek | 10890 Sek |
| CA8220 med tång | CA8220 utan tång | |
|---|---|---|
|
|
|
| Art.nr | P01160620-L | P01160620 |
| Modell | CA8220 med tång | CA8220 utan tång |
| Strömtång | Ja, MN93A ingår 100 mA...100 Aac | Nej, välj separat |
| Likström | 50 mA...1400 A (beroende på tång) | 50 mA...1400 A (beroende på tång) |
| Växelström | 100 mA...6500 A (beroende på tång) | 100 mA...6500 A (beroende på tång) |
| Spänning | 6....600 V AC+DC TRMS | 6....600 V AC+DC TRMS |
| Kapslingsklass | IP 54 | IP 54 |
| Levereras med | Svensk manual, 6 x AA batterier, mätkablar, krokodilklämmor och en RS232/USB optisk kabel | Svensk manual, 6 x AA batterier, mätkablar, krokodilklämmor och en RS232/USB optisk kabel |
| Garanti | 2 år | 2 år |
| 12150 Sek | 10890 Sek |
