UX36 12 kV är en mycket kompakt, kraftfull och innovativ högspänningsprovare.
Alla värden är lätt inställbara över RS232 interface eller manuellt med tangenterna på fronten.
Utspänning upp till 8 000 V AC, tripp-ström justerbar 0,5 till 660 mA (beroende på modell), testtid inställbar 1 till 99 s/oändlig.
Programmerbar högspänningsprovare, som övervakar att kontakt med provobjektet finns, även med provpistoler, lätt att integrera i automatiska testsystem.

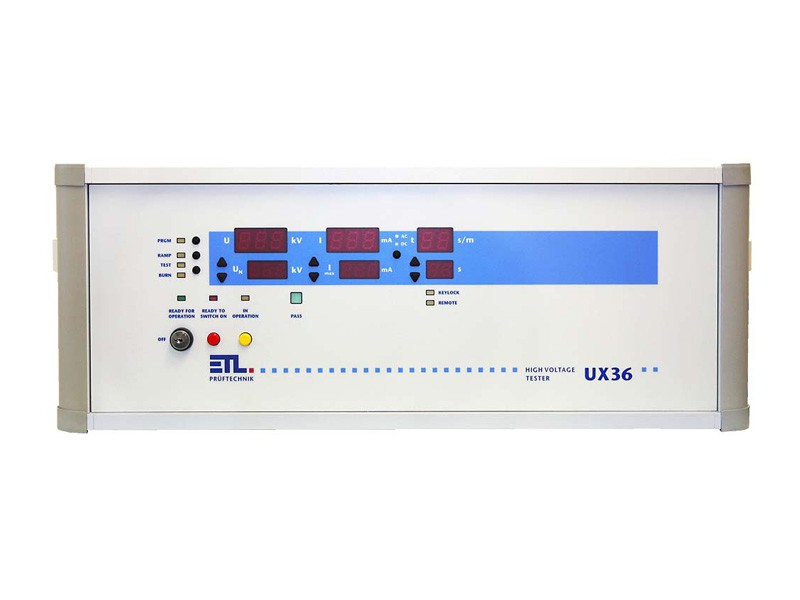

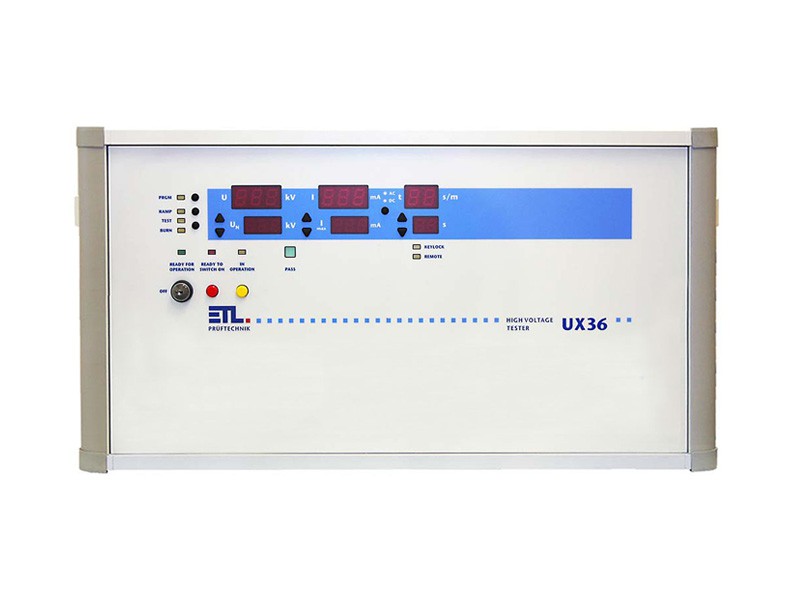

Tydliga 13 mm LED-displayer indikerar spänning, ström och testtid. UX36 är lätt att använda och av robust konstruktion.
UX36 är integrerbar i automatiska testsystem beroende på den öppna säkerhetskretsen som medger anslutning till provbur eller säkerhetsdörrar och interface med 2 st signalingångar (start – stopp ) och 3 signalutgångar (test pågår – test klart, godkänd – test klart, ej godkänd)
För att skapa testcykler och automatiskt dokumentera testresultaten finns en PC-programvara ETL-Dataview, som kan köras under Windows XP och 7.
För att göra provningar med högspänning personsäkra, använd Provbur.
UX36-AC-12-0050-OGT | UX36-AC-12-0050-OGT-S400V | UX36-AC-12-0100-OGT | UX36-AC-12-0100-OPT | UX36-AC-12-0150-OGW | UX36-AC-12-0150-OPT | UX36-AC-12-0200-OGT | UX36-AC-12-0200-OGW | UX36-AC-12-0500-OGW | UX36-AC-12-0660-OPW | |
---|---|---|---|---|---|---|---|---|---|---|
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|
Art.nr | 203053 | 205560 | 202320 | 206086 | 204031 | 202633 | 204427 | 203866 | 204428 | 205801 |
Modell | UX36-AC-12-0050-OGT | UX36-AC-12-0050-OGT-S400V | UX36-AC-12-0100-OGT | UX36-AC-12-0100-OPT | UX36-AC-12-0150-OGW | UX36-AC-12-0150-OPT | UX36-AC-12-0200-OGT | UX36-AC-12-0200-OGW | UX36-AC-12-0500-OGW | UX36-AC-12-0660-OPW |
Testspänning | 0,5 ... 12 kV AC | 0,5 ... 12 kV AC | 0,5 ... 12 kV AC | 0,5 ... 12 kV AC | 0,5 ... 12 kV AC | 0,5 ... 12 kV AC | 0,5 ... 12 kV AC | 0,5 ... 12 kV AC | 0,5 ... 12 kV AC | 0,5 ... 12 kV AC |
Tripp-ström | 0,5 ... 50 mA | 0,5 ... 50 mA | 0,5 ... 100 mA | 0,5 ... 100 mA | 0,5 ... 150 mA | 0,5 ... 150 mA | 0,5 ... 200 mA | 0,5 ... 200 mA | 1 ... 500 mA | 1 ... 660 mA |
Transformatorns nominella kapacitet | 600 VA | 600 VA | 1200 VA | 1200 VA | 1 800 VA | 1 800 VA | 2400 VA | 2400 VA | 6 000 VA | 8 000 VA |
