CA6532, CA6534 & CA6536, 10…500 V

CA6532, med testspänning 50 och 100 V, CA 6534, med 10, 25, 50, 100, 250 och 500 V, eller CA6536, med 10 till 100 V inställbart i 1 V steg, är idealiska för isolationsprov på lågströmsutrustning såsom telefonsystem eller elektronik- och ESD-applikationer. Efter isolationsprovning laddas mätobjektet ur automatiskt. Mätområdet är mycket brett från 2 kΩ till 50 GΩ, beroende på modell. Ytterligare funktioner är kontinuitets-, resistans-, kapacitans-, växelström- och växelspänningsmätning upp till 700 V.

Med ergonomiskt utförande är handgreppen enkla och instrumenten säkra. För att ytterligare förenkla mätningen kan gränsvärden läggas in med summerfunktion. Dessa modeller har en elektronisk säkring inbyggd i instrumentet, så att ett eventuellt byte av säkring aldrig behöver göras!

Med praktiska funktioner som REL-funktion, vilken nollställer resistansen i mätkablarna, inställbara larmvärden samt bakgrundsbelyst analog / digital display. Med den linjära kapacitansprogrammeringen (nF/km) kan CA6532 visa längden på en provad kabel upp till 100 km.

CA6536 finns även i en variant med en ESD-elektrod för mätning av elektrostatiska ytors urladdning som ESD-golv. Den levereras med väska samt stålplatta för att kontrollera kontinuiteten på ESD elektroden. Samt plexiskivan för kontroll att elektroden inte har en kortslutning.

ESD-elektroden följer standarden enligt IEC61340-5-1 med elektroden enligt IEC61340-2-3. Manual för ESD-elektrod finns inte då standarden beskriver hur elektroden ska användas.

Som tillbehör till modellerna finns även en fjärrstyrningsprob med inbyggd belysning.

Tillverkare

Chauvin-Arnoux

Välj modell: Jämför modeller här

Kontaktpersoner
Jag vill veta mer
  • Detta fält används för valideringsändamål och ska lämnas oförändrat.
CA6532 CA6534 CA6536 CA6536
Art.nr P01140832 P01140834 P01299974 P01140836
Modell CA6532 CA6534 CA6536 CA6536
Provspänningar 50 V-100 V 10-25-100-250-500 V 10...100 V med 1 v stegning 10...100 V med 1 v stegning
Display Analog och digital visning Analog och digital visning Analog och digital visning Analog och digital visning
Isolationsresistansområde 10 kΩ...20 GΩ 2 kΩ...50 GΩ 2 kΩ...20 GΩ 2 kΩ...20 GΩ
Typ av mätningar Isolationsprov, läckström,PI/DAR, Isolationsprov, läckström Isolationsprov, läckström Isolationsprov, läckström
Spänningsmätning 0,3...700 V, DC 15,3...800 Hz 0,3...700 V, DC 15,3...800 Hz 0,3...700 V, DC 15,3...800 Hz 0,3...700 V, DC 15,3...800 Hz
Resistansmätning 0...1000 kΩ 0...1000 kΩ 0...1000 kΩ 0...1000 kΩ
Kontinuitetsmätning 20 mA samt 200 mA 20 mA samt 200 mA 20 mA samt 200 mA 20 mA samt 200 mA
Kapacitansmätning Ja Nej Nej Nej
Kabellängdmätning Ja 0-100 m Nej Nej Nej
Kommunikation Bluetooth samt minne för 1300 mätningar Bluetooth samt minne för 1300 mätningar Nej Nej
Inklusive ESD-elektrod Nej Nej Ja, enligt IEC61340-2-3 Nej

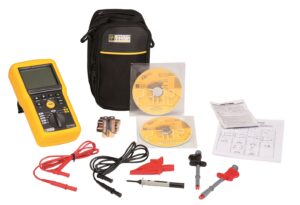

Levereras med Väska, mätkablar, röd krokodil, svart mätspets, två mindre krokodiler, batterier samt svensk manual och mjukvara Väska, mätkablar, röd krokodil, svart mätspets, batterier samt svensk manual Väska, mätkablar, röd krokodil, svart mätspets, två mindre krokodiler, batterier samt svensk manual och ESD-elektrod (utan manual finns beskrivet i standarden) Väska, mätkablar, röd krokodil, svart mätspets, batterier samt svensk manual
Säkerhetskategori IEC61010 600 V kat IV IEC61010 600 V kat IV IEC61010 600 V kat IV IEC61010 600 V kat IV
Garanti 2 år 2 år 2 år 2 år
9550 Kr 8900 Kr 20900 Kr 8750 Kr
Köp Köp Köp Köp
