ELF-system för Flexiforce givare

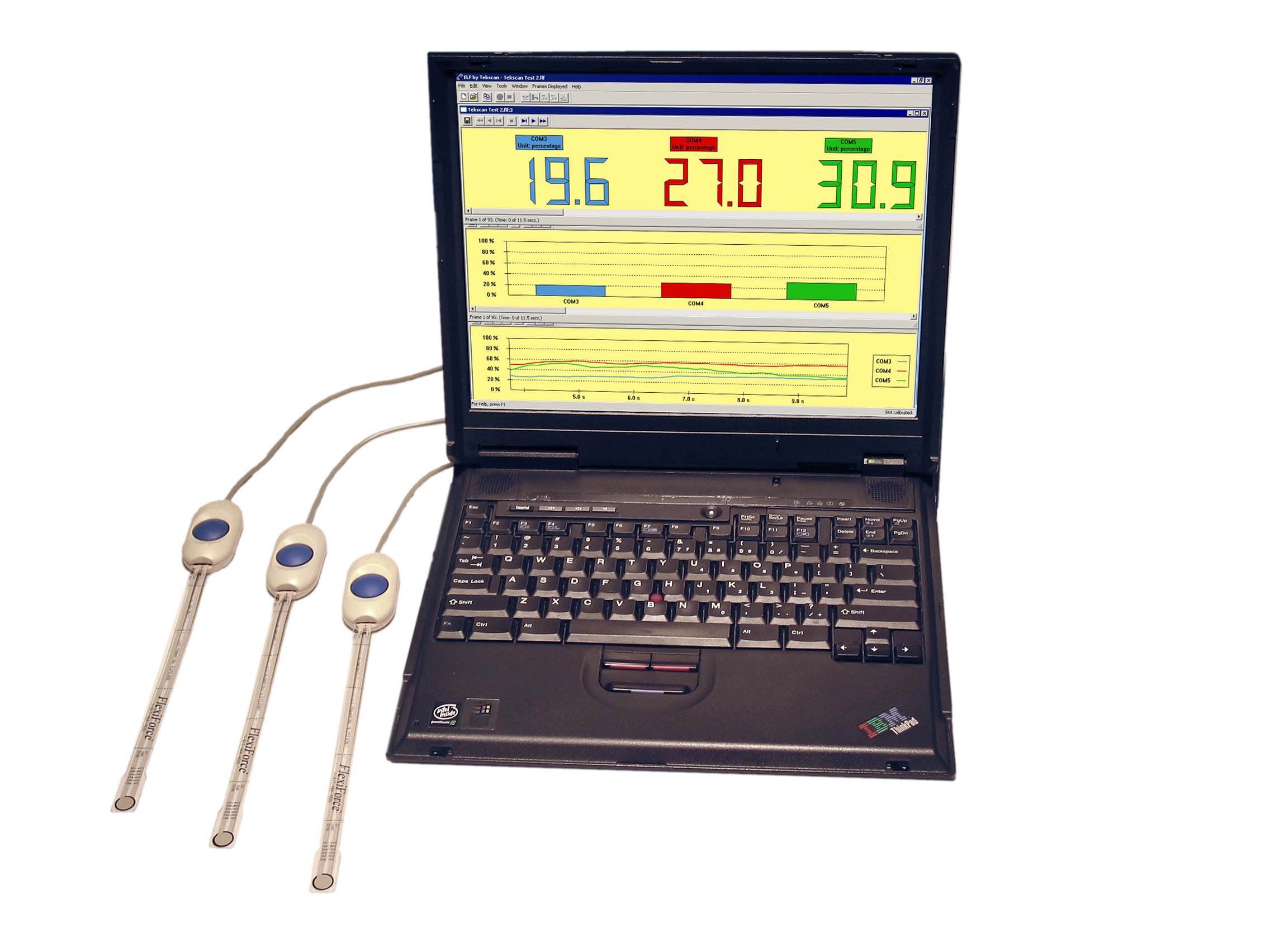

ELF ™ -systemet består av USB-baserad hårdvara för datainsamling, mjukvara (även tillgänglig i hög hastighet, upp till 6 000 Hz) och tre FlexiForce B201-sensorer.
Patenterad elektronik låter dig optimera ELF-systemets prestanda över ett valt kraft / belastningsområde. Elektroniken justerar enhetens känslighet för att bäst passa det dynamiska området för den specifika applikationen.
Enkla kalibreringsförfaranden kan ge mätosäkerhet på ± 5%. Mer kontrollerade procedurer kan nå en mätosäkerhet på ± 3%.

ELF givare består av en tunn film (0,1 mm) med en givarpunkt (area 10 mm) som bygger på en resistiv teknik. En applicerad kraft på punkten kommer att resultera i resistansförändring som står i proportion till kraften.



Vad är inkluderat i ett system?
(1) Handtaget

  • USB-baserad hårdvara för datainsamling

(2) B201 Sensor (kolla spec)

  • Låg 111 N (0-25 lb)
  • Medium 667 N (0-150 lb)
  • Hög 4,448 N (0-1,000 lb)

(2) ELF Mjukvaran

Till en mjukvara kan upp till 16 handtag anslutas och loggas samtidigt. Grafiskt visas kraften i realtid, eller tidigare inspelad sekvens. Inspelade förlopp kan även sparas som ASCII fil och importeras till annat program. Realtidsfönster och filmer kan kopieras till andra Windows-program som en Bitmap fil. Efter en egen enkel kalibrering kan du välja mellan flera enheter att visa dina värden i. Ett dynamiskt förlopp kan spelas in i 8…200 Hz samt med High-speed systemet 6000 Hz. En inspelning kan startas genom att en bestämd kraft appliceras på givaren.





* Kompatibel med Windows 7, 8.1 och 10. Handtag som börjar med serienummer 125 (se handtagets baksida) är inte kompatibla med ELF-programvara 4.3 och senare. Nyare ELF-handtag som börjar med serienummer 126 är endast kompatibla med ELF-programvara 4.3 och högre.

** Om du köper flera handtag kan du mäta upp till 16 punkter samtidigt. Du kan behöva köpa en USB-hub för att du ska kunna mäta flera punkter samtidigt.

Tillverkare

Tekscan

Välj modell: Jämför modeller här

Kontaktpersoner
Jag vill veta mer
  • This field is for validation purposes and should be left unchanged.
ELF-system ELF-system Highspeed
Art.nr 13368010 13368016
Modell ELF-system ELF-system Highspeed
Levereras med 3 st givare 3 st givare
7800 Kr 10100 Kr
Köp Köp
