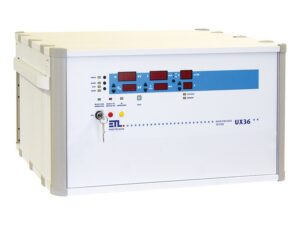

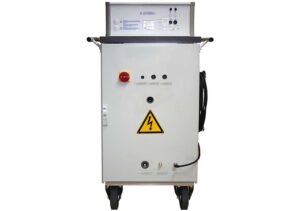

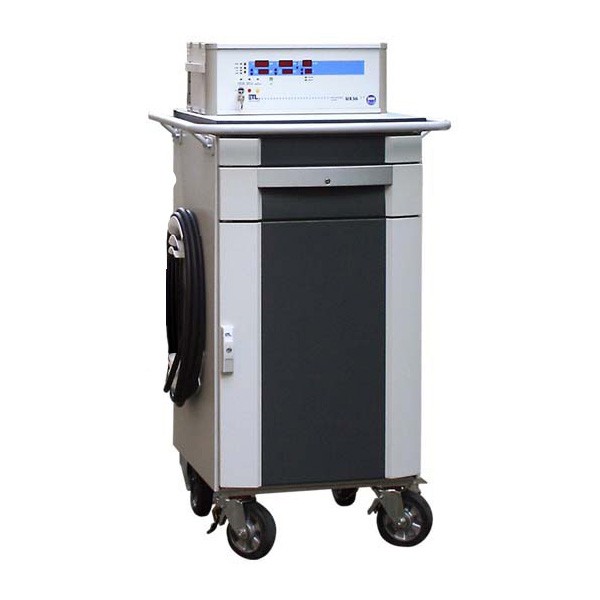

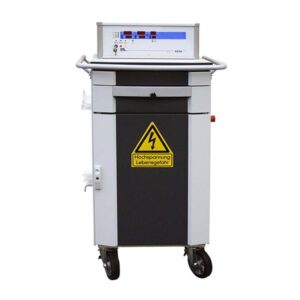

UX36 25 kV är en mycket kompakt, kraftfull och innovativ högspänningsprovare.
Alla värden är lätt inställbara över RS232 interface eller manuellt med tangenterna på fronten.
Utspänning upp till 25 000 V AC, tripp-ström justerbar 0,5 till 999 mA (beroende på modell), testtid inställbar 1 till 99 s/oändlig.
Programmerbar högspänningsprovare, som övervakar att kontakt med provobjektet finns, även med provpistoler, lätt att integrera i automatiska testsystem.

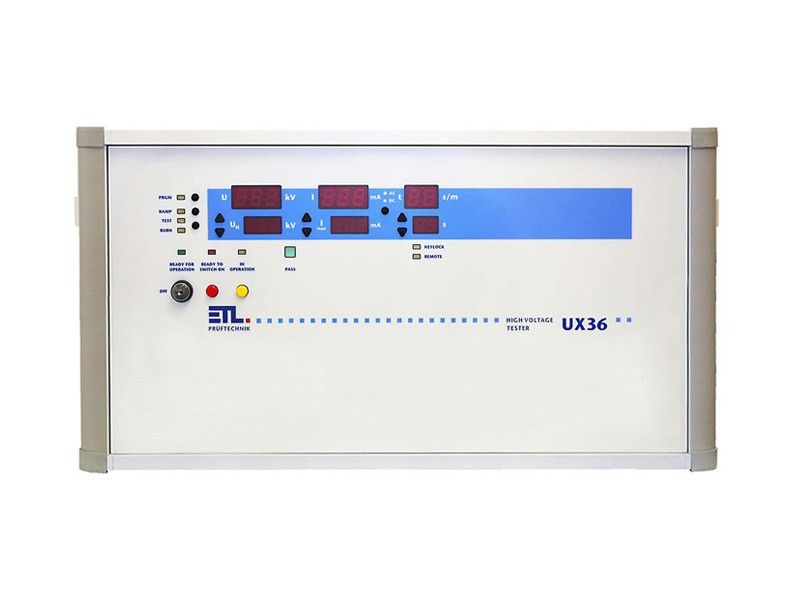

Tydliga 13 mm LED-displayer indikerar spänning, ström och testtid. UX36 är lätt att använda och av robust konstruktion.

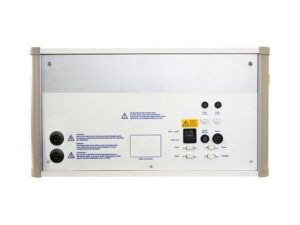

UX36 är integrerbar i automatiska testsystem beroende på den öppna säkerhetskretsen som medger anslutning till provbur eller säkerhetsdörrar och interface med 2 st signalingångar (start – stopp ) och 3 signalutgångar (test pågår – test klart, godkänd – test klart, ej godkänd)
För att skapa testcykler och automatiskt dokumentera testresultaten finns en PC-programvara ETL-Dataview, som kan köras under Windows XP och 7.
För att göra provningar med högspänning personsäkra, använd Provbur.
UX36-AC-25-0040-OGT | UX36-AC-25-0050-OGT | UX36-AC-25-0100-OGT | UX36-AC-25-0100-OGW | UX36-AC-25-0150-OGW | UX36-AC-25-0200-OGW | UX36-AC-25-0900-OGW | UX36-AC-25-1000-OGW | UX36-ADC-2535-0100-OPW | |
---|---|---|---|---|---|---|---|---|---|
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|
Art.nr | 203270 | 206488 | 203420 | 203421 | 204304 | 205540 | 204505 | 206837 | 203453 |
Modell | UX36-AC-25-0040-OGT | UX36-AC-25-0050-OGT | UX36-AC-25-0100-OGT | UX36-AC-25-0100-OGW | UX36-AC-25-0150-OGW | UX36-AC-25-0200-OGW | UX36-AC-25-0900-OGW | UX36-AC-25-1000-OGW | UX36-ADC-2535-0100-OPW |
Testspänning | 0,5 ... 25 kV AC | 0,5 ... 25 kV AC | 0,5 ... 25 kV AC | 0,5 ... 25 kV AC | 0,5 ... 25 kV AC | 0,5 ... 25 kV AC | 0,5 ... 25 kV AC | 0,5 ... 25 kV AC | 0,5 ... 25 kV AC |
Tripp-ström | 0,5 ... 40 mA | 0,5 ... 50 mA | 0,5 ... 100 mA | 0,5 ... 100 mA | 0,5 ... 150 mA | 0,5 ... 200 mA | 1 ... 900 mA | 1 ... 999 mA | 0,5 ... 100 mA AC / 0,5 ... 70 mA DC |
Transformatorns nominella kapacitet | 1000 VA | 1250 VA | 2500 VA | 2500 VA | 3 750 VA | 5 000 VA | 22 500 VA | 25 000 VA | 2500 VA |
