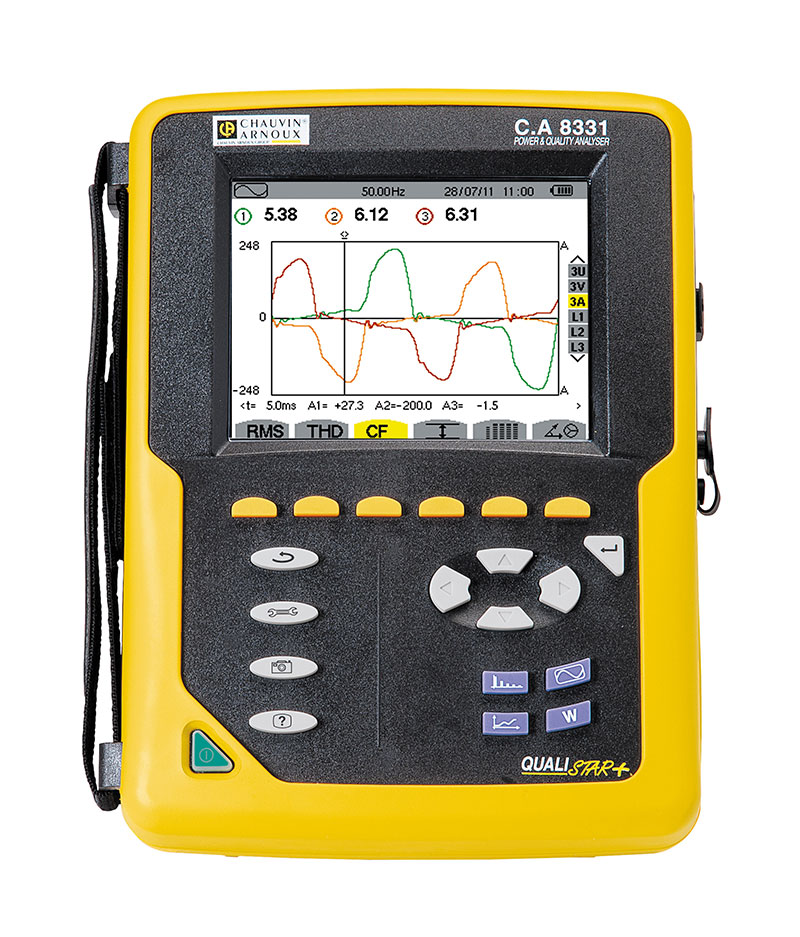

CA8331 & CA8333 3-fas Energianalys

CA8331 & CA8333 3-fas Energianalys

Energianalystorer för mätning av energi-, effekt-, alarmloggning samt transienter (CA8333) i eldistributionsnätet. Instrumentet används för mätning på 1- och 3-fasapplikationer i både lik- och växelspännings installationer. Dessa energianalysatorer är anpassade för analys i alla typer av applikationer där mätning av strömmen i nollan inte behöver göras utan kan beräknas i förekommande fall.

Med sin stora färgskärm med svenska menyer visas mätvärden under en period om 20 ms med helautomatisk skalningsfunktion. Samplingshastigheten är 12,8 kHz, d.v.s. 256 mätningar per period. Beräkningen av mätvärden görs i halvperioder (10 ms) integrationstiden kan ställas in mellan 1 s och 15 min intervall. Dessutom visas alltid min-, max-, medel- och toppvärden.

Samtliga strömtänger som kopplas in till CA8331 och CA8333 känns automatiskt igen av instrumentet och de kan blandas fritt vid en loggning. Omsättning både på ström och spänning kan ställas in. Vid mätning på sekundärsidan på strömtransformatorer används strömtänger typ MN93A.

CA8331 och CA8333 har många praktiska funktioner som, vektordiagram, alarm och skärmdump samt effektmätningar (aktiv, reaktiv och skenbar). Mätning görs även induktivt eller kapacitivt per fas eller den sammanlagda summaeffekten.

Instrumenten har ett inbyggt minne för loggning av samtliga parametrar från 4 h upp till flera veckor beroende på vald integrationstid.

Vidare mäts övertoner upp till den 50:e samt distorsionsfaktorn. Även den totala övertonshalten- (THDr eller THDf), effektfaktorn-, cos φ-, tan φ-, crestfaktorn-, lång- och korttidsflicker-, förbrukad- och genererad energi, k-faktor och spänningsobalans kan valfritt väljas att mätas och loggas.

CA8333 har även transientdetektering där upp till 50 transienter kan loggas.

Inspelningar och skärmdumpar kan lagras i minnet samt överföras till PC för att analyseras med hjälp av den medföljande svenska mjukvaran eller vidare till Excel.

Mer information finns på Qualistar hemsida  (engelska)



Instruktionsfilmer

PC-Mjukvara till CA8331 & CA8333 PAT2 (Power Analyser Transfer 2):

Länk till DataView & PAT2 mjukvara: DataView & PAT2 PC-Mjukvara
Trend Duration Calculator: TrendDurationCalculatorSetup v1.0.zip (1,5 MB)
(mjukvara för att beräkna hur mycket minne en inspelning tar)
i Mer information om energimätning
Kontaktpersoner

E-post(Obligatoriskt)
Detta fält används för valideringsändamål och ska lämnas oförändrat.
CA8333 med tänger CA8333 utan tänger CA8331 utan tänger
Art.nr P01160542 P01160541 P01160511
Modell CA8333 med tänger CA8333 utan tänger CA8331 utan tänger
Spänning 2...1000 V AC+DC TRMS 2...1000 V AC+DC TRMS 2...1000 V AC+DC TRMS
Strömtänger Ja, 3st MA193 250 mm 100mA...10kA Nej, köps separat Nej, köps separat
Övertoner Ja, till 50:e med expertläge Ja, till 50:e med expertläge Ja, till 50:e
Transienter Ja, 50 st (78 μS @ 50 Hz) Ja, 50 st (78 μS @ 50 Hz) Nej
Alarm Ja, 4 000 st Ja, 4 000 st Nej
Startström Nej Nej Nej
Kapslingsklass IP53 IP53 IP53
Garanti 3 år 3 år 3 år
Säkerhetskategori IEC 61010 kat. IV 600 V / kat. III 1000 V IEC 61010 kat. IV 600 V / kat. III 1000 V IEC 61010 kat. IV 600 V / kat. III 1000 V
Levereras med Svenska menyer, svensk manual, uppladdningsbara batterier och laddare, väska, 4 x 3 m mätkablar, 4 x krokodilklämmor, USB-kabel och svensk mjukvara. Svenska menyer, svensk manual, uppladdningsbara batterier och laddare, väska, 4 x 3 m mätkablar, 4 x krokodilklämmor, USB-kabel och svensk mjukvara. Svenska menyer, svensk manual, uppladdningsbara batterier och laddare, väska, 4 x 3 m mätkablar, 4 x krokodilklämmor, USB-kabel och svensk mjukvara.
45900 Sek 38700 Sek 23950 Sek
CA8333 med tänger CA8333 utan tänger CA8331 utan tänger
Art.nr P01160542 P01160541 P01160511
Modell CA8333 med tänger CA8333 utan tänger CA8331 utan tänger
Spänning 2...1000 V AC+DC TRMS 2...1000 V AC+DC TRMS 2...1000 V AC+DC TRMS
Strömtänger Ja, 3st MA193 250 mm 100mA...10kA Nej, köps separat Nej, köps separat
Övertoner Ja, till 50:e med expertläge Ja, till 50:e med expertläge Ja, till 50:e
Transienter Ja, 50 st (78 μS @ 50 Hz) Ja, 50 st (78 μS @ 50 Hz) Nej
Alarm Ja, 4 000 st Ja, 4 000 st Nej
Startström Nej Nej Nej
Kapslingsklass IP53 IP53 IP53
Garanti 3 år 3 år 3 år
Säkerhetskategori IEC 61010 kat. IV 600 V / kat. III 1000 V IEC 61010 kat. IV 600 V / kat. III 1000 V IEC 61010 kat. IV 600 V / kat. III 1000 V
Levereras med Svenska menyer, svensk manual, uppladdningsbara batterier och laddare, väska, 4 x 3 m mätkablar, 4 x krokodilklämmor, USB-kabel och svensk mjukvara. Svenska menyer, svensk manual, uppladdningsbara batterier och laddare, väska, 4 x 3 m mätkablar, 4 x krokodilklämmor, USB-kabel och svensk mjukvara. Svenska menyer, svensk manual, uppladdningsbara batterier och laddare, väska, 4 x 3 m mätkablar, 4 x krokodilklämmor, USB-kabel och svensk mjukvara.
45900 Sek 38700 Sek 23950 Sek
