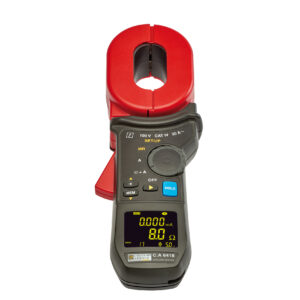

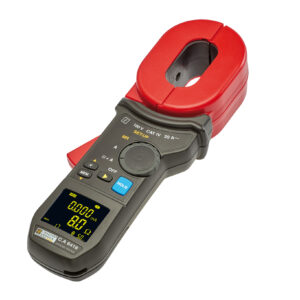

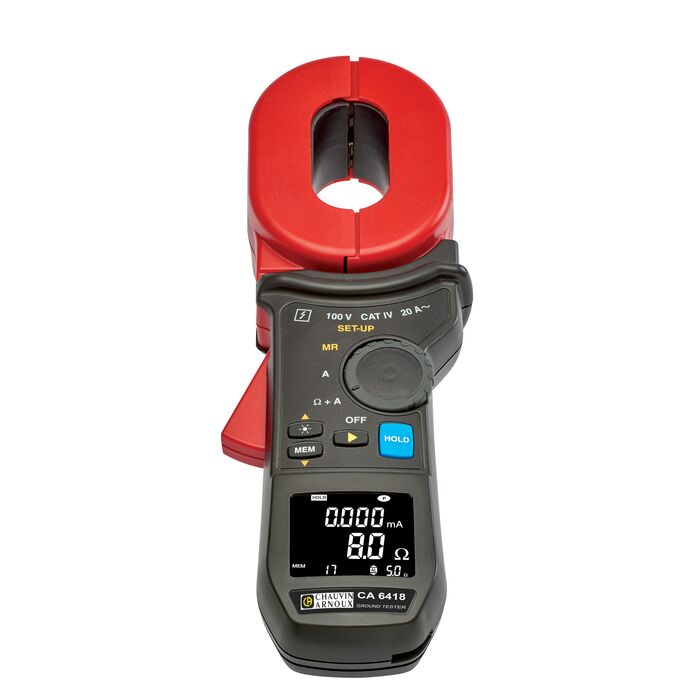

CA6416, CA6417 & CA6418 Slingimpedanstång

CA6416, CA6417 & CA6418 Slingimpedanstång

Med slingimpedanstänger blir jordtagsmätning oberoende av årstid och kan göras under ordinarie underhållsbesiktning. Slingimpedanstången, (även kallad loopmetoden samt slingresistanstång) mäter enskilt jordtag i serie med resulterande jordtagsvärde mätt i samma punkt, vid fler än två parallella jordtag. För två jordtag mäter tången de enskilda jordtagen i serie.

Med slingimpedanstänger kan även underhållskontroll av åskledarsystem göras på byggnader eller master.

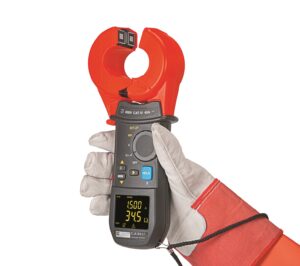

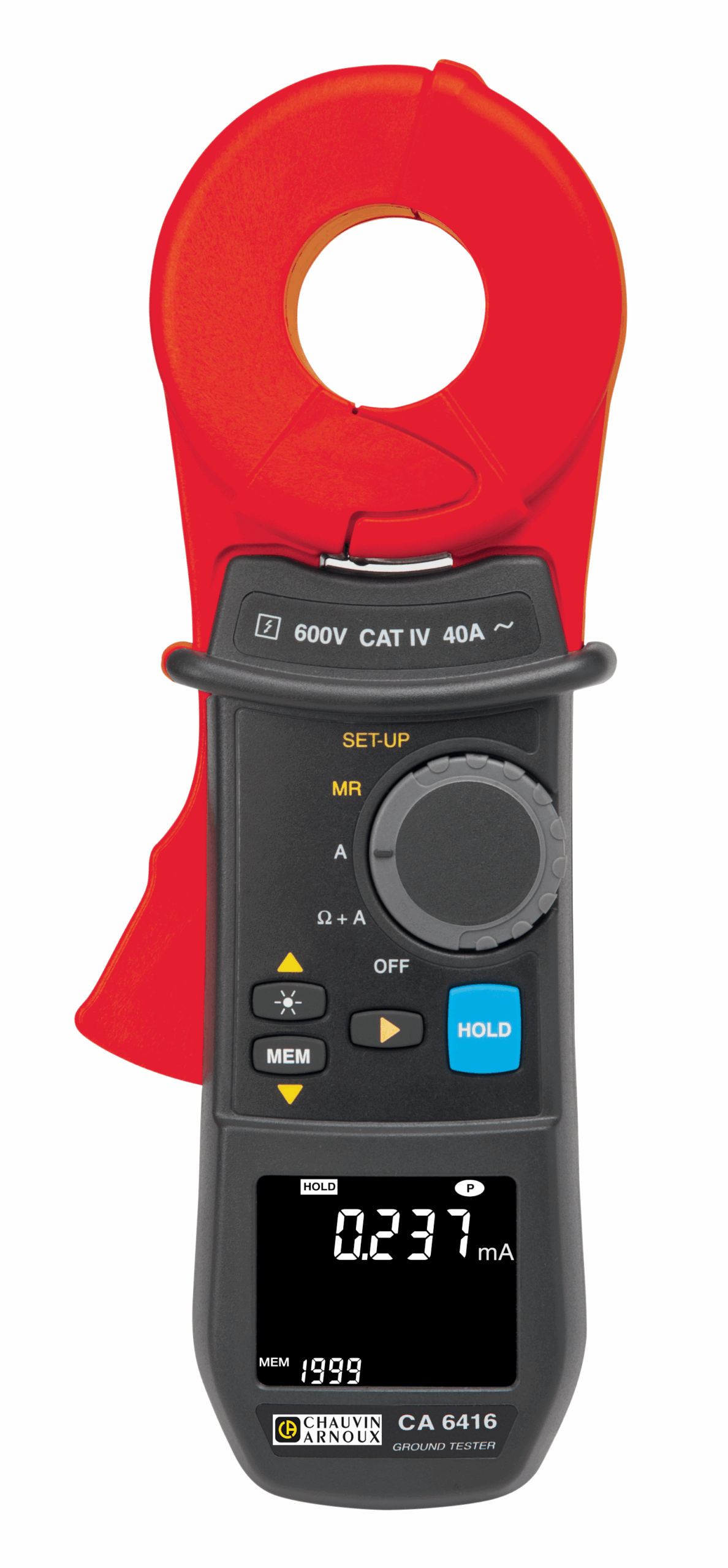

Med OLED-display för enkel avläsning även i starkt solljus. Vid mätning visas jordresistans och ström samtidigt . Den patenterade tångmekanismen gör dem mycket enkla att öppna och stänga.

För att göra avläsningen enklare är dessa slingimpedanstänger utrustade med PRE-HOLD, vilket innebär att när tången öppnas efter mätning så hålls mätvärdena på displayen. Användaren kan då välja att lagra dessa värden i instrumentets minne med tidsstämpling..

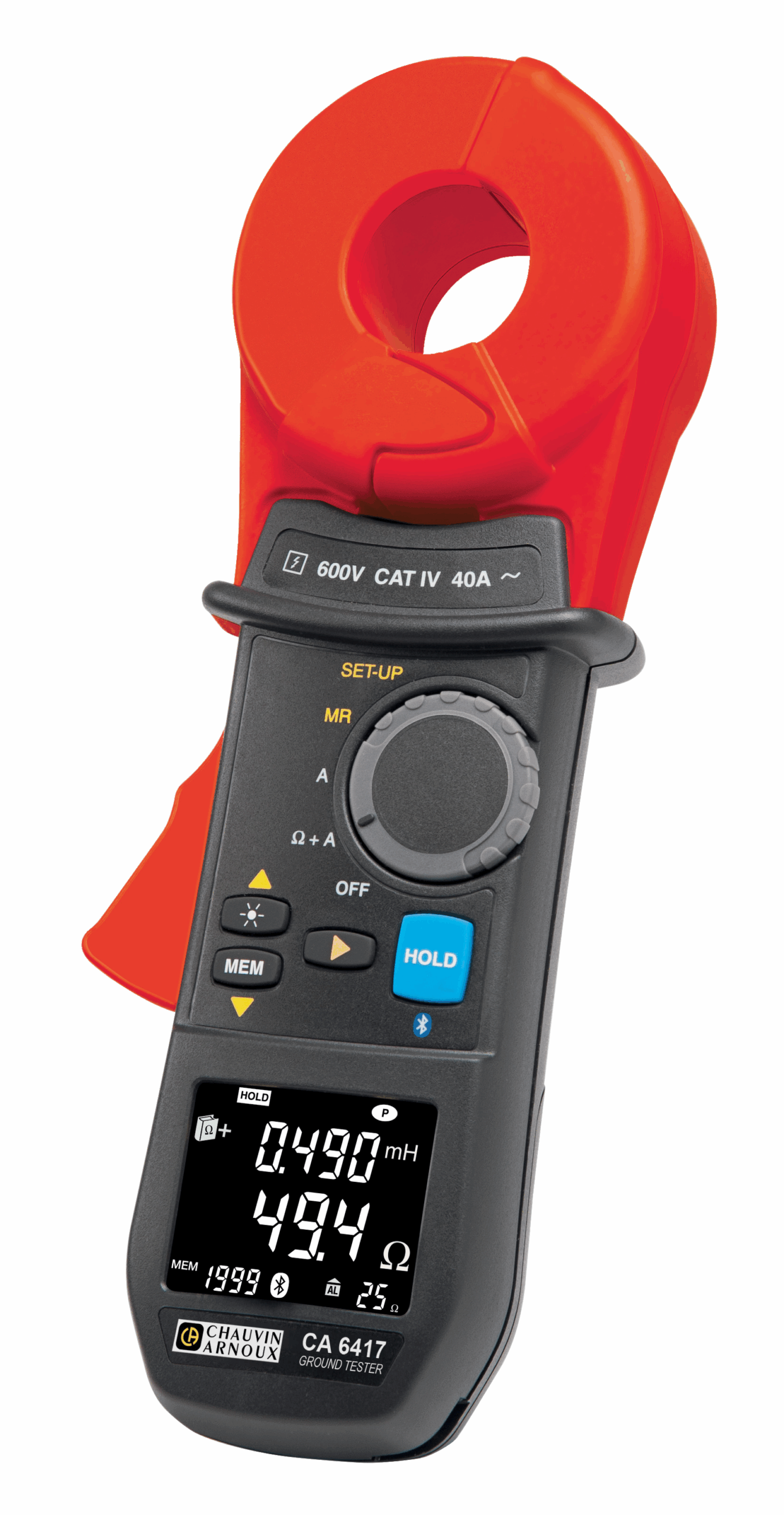

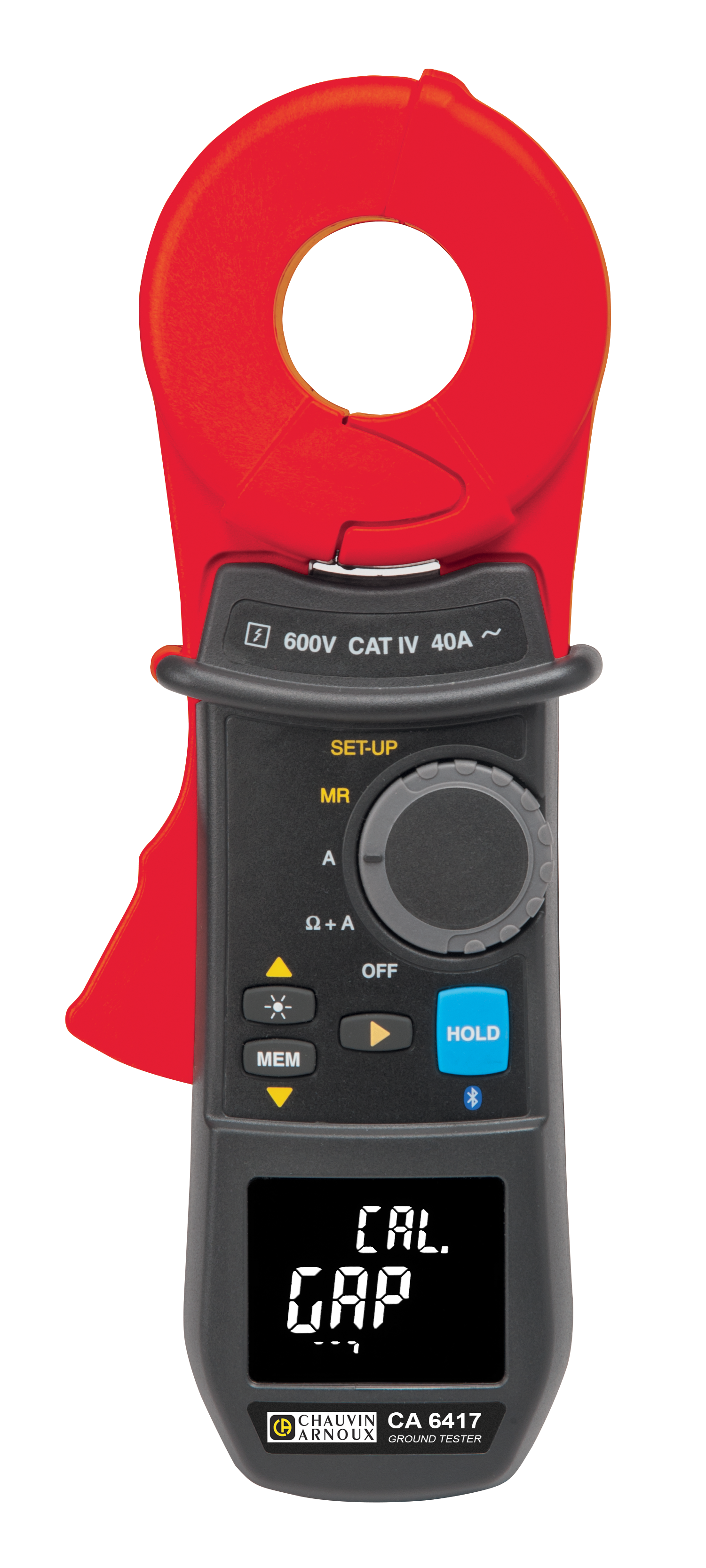

CA6417 kan även överföra mätvärden via Bluetooth till PC eller med en app direkt till en Android-telefon eller surfplatta.

Enkel att öppna och stänga samt se displayen i starkt solljus;

Länk till CA6417 Android app ( klicka på bilden nedan)

CA6417 app



PC -Mjukvara till CA6417

Länk till GTC (Ground Tester Clamp) mjukvara: GTC v1.02.0004.zip (55,8 MB)
(Dataview rapporteringsmjukvara är ej inkluderad)
Uppdaterad: 2019-11



i Mer information om jordtagsmätning
Kontaktpersoner

Detta fält används för valideringsändamål och ska lämnas oförändrat.
E-post(Obligatoriskt)
CA6418 CA6417 CA6416
Art.nr P01122018-L P01122016-L P01122015-L
Modell CA6418 CA6417 CA6416
Tångstorlek 40 x 30 mm, 20 x 55 mm, 32 mm dia 35 mm dia 35 mm dia
Display OLED OLED OLED
Displayvisning Ω och A Ω och A Ω och A
Pre-Hold Ja Ja Ja
Slingimpedansmätning 0,010...1500 Ω 0,010...1200 Ω 0,010...1200 Ω
Beräkning vid 2083 Hz 50, 60, 128 samt 2083 Hz (valbart eller automatiskt) 50, 60, 128 samt 2083 Hz (valbart eller automatiskt)
Läckströmsmätning 0,5...20,00 A AC TRMS 0,200 mA...39,99 A AC TRMS 0,200 mA...39,99 A AC TRMS
Loopinduktansmätning Nej 10...500 µH 10...500 µH
Beräkning av beröringsspänning Nej 0,1...75,0 V 0,1...75,0 V
Larm Ja Ja Ja
Lagring med tidsstämpling Med datum och tid 300 mätvärden Med datum och tid 2000 mätvärden Med datum och tid 300 mätvärden
Kommunikation Nej Bluetooth Nej
Säkerhetskategori IEC61010 kat IV 100 V IEC 61010 kat IV. 600 V IEC 61010 kat IV. 600 V

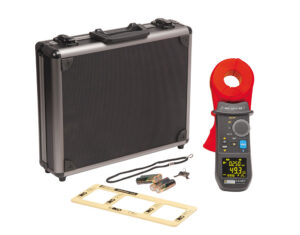

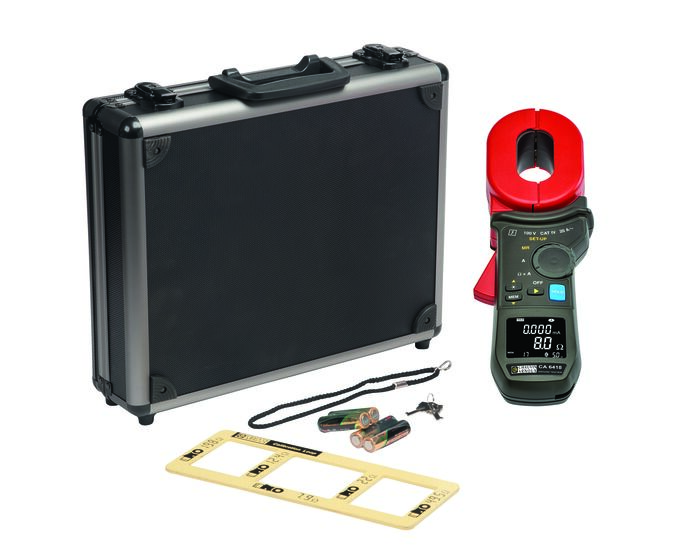

Levereras med följande Väska, batterier, manual samt kalibreringsloop Väska, batterier, mjukvara, svensk manual samt kalibreringsloop Väska, batterier, mjukvara, svensk manual samt kalibreringsloop
19190 Sek 19900 Sek 16800 Sek
CA6418 CA6417 CA6416
Art.nr P01122018-L P01122016-L P01122015-L
Modell CA6418 CA6417 CA6416
Tångstorlek 40 x 30 mm, 20 x 55 mm, 32 mm dia 35 mm dia 35 mm dia
Display OLED OLED OLED
Displayvisning Ω och A Ω och A Ω och A
Pre-Hold Ja Ja Ja
Slingimpedansmätning 0,010...1500 Ω 0,010...1200 Ω 0,010...1200 Ω
Beräkning vid 2083 Hz 50, 60, 128 samt 2083 Hz (valbart eller automatiskt) 50, 60, 128 samt 2083 Hz (valbart eller automatiskt)
Läckströmsmätning 0,5...20,00 A AC TRMS 0,200 mA...39,99 A AC TRMS 0,200 mA...39,99 A AC TRMS
Loopinduktansmätning Nej 10...500 µH 10...500 µH
Beräkning av beröringsspänning Nej 0,1...75,0 V 0,1...75,0 V
Larm Ja Ja Ja
Lagring med tidsstämpling Med datum och tid 300 mätvärden Med datum och tid 2000 mätvärden Med datum och tid 300 mätvärden
Kommunikation Nej Bluetooth Nej
Säkerhetskategori IEC61010 kat IV 100 V IEC 61010 kat IV. 600 V IEC 61010 kat IV. 600 V
Levereras med följande Väska, batterier, manual samt kalibreringsloop Väska, batterier, mjukvara, svensk manual samt kalibreringsloop Väska, batterier, mjukvara, svensk manual samt kalibreringsloop
19190 Sek 19900 Sek 16800 Sek
Köp
