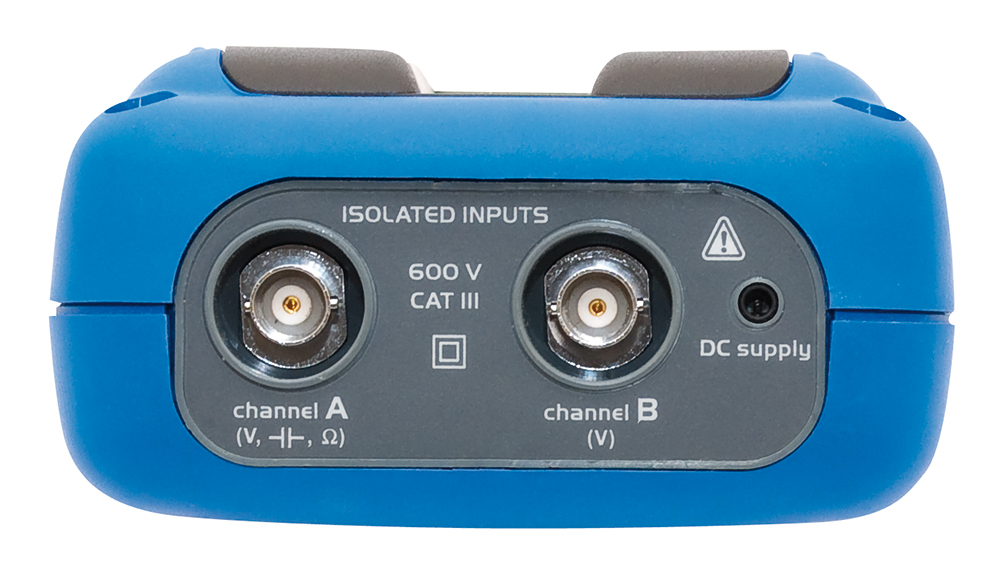

Dessa två handhållna oscilloskop har 20 MHz eller 40 MHz analog bandbredd. Dessutom har de två galvaniskt isolerade kanaler samt två oberoende 8000 siffrors multimetrar med 1- och 3-fas effektmätning med extern strömtång.
Samma ingångar används för multimeter och oscilloskop. Även övertonsanalys upp till den 31:a övertonen med valbar frekvens 40…450 Hz som grundton kan göras. Med matematiska beräkningar.
Högupplöst färgskärm med 320 x 240 pixels upplösning med LED bakgrundsbelysning för tydlig och exakt avläsning av mätdata. Skärmen har 9-bitars upplösning.
Integrerade hjälpmenyer på svenska, finska, engelska, tyska, spanska, tyska med fler språk.
Upp till 2 MB data kan lagras i minnet som kurvform eller textfil eller som skärmdump som bilder, ex. bmp. Även konfigurationsinställningar kan sparas.
Med isolerad USB som har SCPI protokoll vilket gör de enkla att fjärrstyra.
Med de laddbara batterierna fås upp till 8 h användning.
Handscope kan även användas för att kontrollera PP och CP signalen på laddare för el- och hybridbilar.
Mer information på Handscope websida (engelska)
OX5022-C | OX5022-CK | OX5042-C | OX5042-CK | |
---|---|---|---|---|
![]() |
![]() |
![]() |
![]() |
|
Art.nr | OX5022-C | OX5022-CK | OX5042-C | OX5042-CK |
Modell | OX5022-C | OX5022-CK | OX5042-C | OX5042-CK |
Antal kanaler | 2 galvaniskt skilda | 2 galvaniskt skilda | 2 galvaniskt skilda | 2 galvaniskt skilda |
Bandbredd | 20 MHz | 20 MHz | 40 MHz | 40 MHz |
Sampling | 50 Ms/s | 50 Ms/s | 50 Ms/s | 50 Ms/s |
Känslighet | 5 mV...200 V / ruta | 5 mV...200 V / ruta | 5 mV...200 V / ruta | 5 mV...200 V / ruta |
Vertkal upplösning | 9 bitar | 9 bitar | 9 bitar | 9 bitar |
Max. inspänning | 600 V AC RMS samt 800 V DC | 600 V AC RMS samt 800 V DC | 600 V AC RMS samt 800 V DC | 600 V AC RMS samt 800 V DC |
Effektmätning | 1- eller 3-fas kW med strömvisning | 1- eller 3-fas kW med strömvisning | 1- eller 3-fas kW med strömvisning | 1- eller 3-fas kW med strömvisning |
Kommunikation | USB | USB | USB | USB |
Minnesdjup | 25 k per kanal | 25 k per kanal | 25 k per kanal | 25 k per kanal |
Säkerhetskategori | IEC 6010 kat. III 600 V | IEC 6010 kat. III 600 V | IEC 6010 kat. III 600 V | IEC 6010 kat. III 600 V |
Garanti | 3 år | 3 år | 3 år | 3 år |
Kapslingsklass | IP 54 | IP 54 | IP 54 | IP 54 |
Levereras med | Oscilloskop, 1 prob 1 / 10 500 MHz, 1 bananadapter, kabelsats, röd/svart med krokodilklämmor och mätspetsar, laddare 230 V AC, uppladdningsbara batterier, väska samt svensk manual. | Oscilloskop, 1 prob 1/10 500 MHz, 1 bananadapter, kabelsats, röd/svart med krokodilklämmor och mätspetsar, laddare 230 V AC, uppladdningsbara batterier, väska, USB kabel HX0056-Z samt 1 CD med SX-Metro mjukvara samt USB drivers och svensk manual. | Oscilloskop, 1 prob 1 / 10 500 MHz, 1 bananadapter, kabelsats, röd/svart med krokodilklämmor och mätspetsar, laddare 230 V AC, uppladdningsbara batterier, väska samt svensk manual. | Oscilloskop, 1 prob 1/10 500 MHz, 1 bananadapter, kabelsats, röd/svart med krokodilklämmor och mätspetsar, laddare 230 V AC, uppladdningsbara batterier, väska, USB kabel HX0056-Z samt 1 CD med SX-Metro mjukvara samt USB drivers och svensk manual. |
12800 Kr | 15230 Kr | 14800 Kr | 17325 Kr | |
Köp | Köp | Köp | Köp |
