PEL102 Energi- & Effektlogger
PEL102 Energi- & Effektlogger

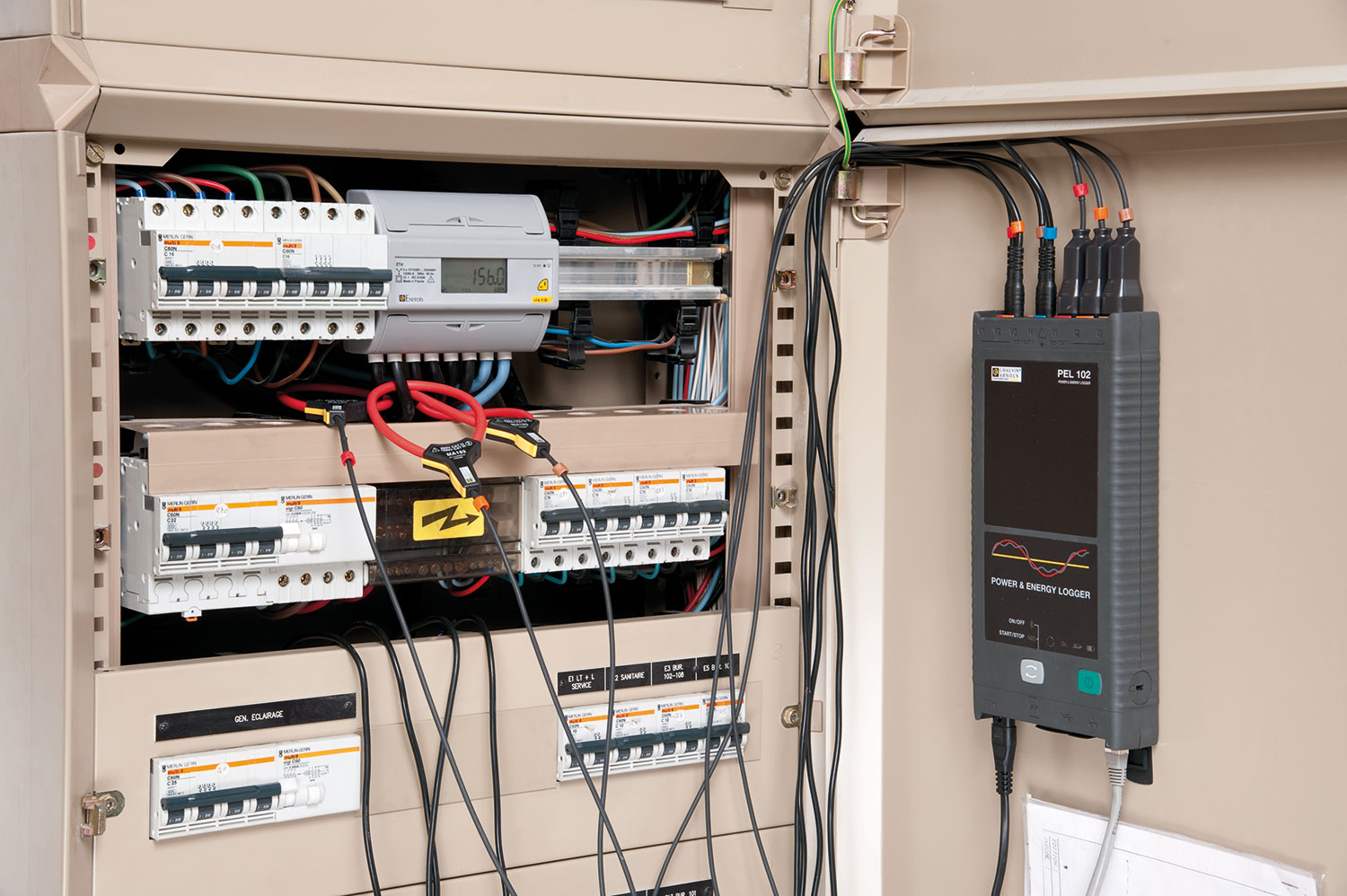

Perfekt för en längre mätning på en anläggning för att se den totala energiförbrukningen eller den producerade energin från en solcellsinstallation.
Med sina mycket breda mätområden både på lik- och växelspänning samt växel- och likström kan PEL 102 användas i mängder av elektriska installationer. Allt beroende på vilken eller vilka strömtänger som ansluts. Både spännings- och strömomsättning kan ställas in för upp till 650 kV och 25 kA (10 GW).
PEL102 lagrar även min-, max- och medelvärdet på varje sekund med en samplingsfrekvens på 128 mätningar per period (20 ms) av effekt- och energiförbrukningar i alla fyra kvadranter. Dessutom görs effektfaktormätning samt total- och enskild övertonsanalys upp till den 50:e övertonen. Alla dessa mätvärden lagras i minnet på ett minneskort.
Minnet räcker länge, med exempelvis en 10-minuters period vald med 1 s trend under 30 dagar så används 3,2 GB. Om däremot 1 s trend är bortvald så används 0,52 GB. Alla PEL levereras med den svenska och licensfria mjukvaran DataView samt svensk manual.
För mätning av transienter samt snabba förlopp under 1 ms, rekommenderar vi vår Qualistar serie CA8331, CA8333, CA8336, CA8346 eller CA8345.
Instruktionsfilmer
- Konfigurera din PEL102 i en PC
- Ladda ned en mätning och skapa en rapport
- Anslut PEL102 till en 3-fasinstallation
- Starta och stoppa ned mätning manuellt
- Blinkande fasrotationslampa
- Vänd strömtänger efter en mätning
- Ställ in instrumentets klocka
- Inställningar vid flera varv på strömtängerna
Länk till PEL Android app (klicka på bilden nedan)
PC-Mjukvara till PEL:

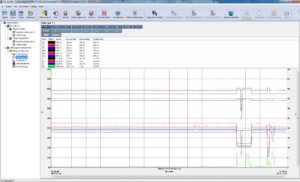

Länk till PEL Tansfer PC-mjukvara: PEL_Transfer_v2.07.14501 (80,6 MB)
(Dataview rapporteringsmjukvara är ej inkluderad) Krav:ADMIN rättigheter på pc.
W10 tips;det kan krävas att installationen måste göras med ett högerklick på
musen på startikonen och "Kör som ADMIN" igen visas. Vid slutet av installationen
måste du ev svara OK på några frågor. En svart ruta ses då drivrutinerna
installeras. Har pc W10 ska den starta om innan du kan använda mjukvaran.
Uppdaterad: 2022-06
Tillverkare:
Kontaktpersoner
-
Mustafa Alptürk
08-50 52 68 03
mal@camatsystem.com -
Björn Johansson
08-50 52 68 08
bj@camatsystem.com -
Heidi von Bahr
08-50 52 68 05
hvb@camatsystem.com -
Johan Bodin
08-50 52 68 01
jb@camatsystem.com
PEL102 med tänger | PEL102 utan tänger | |
---|---|---|
Art.nr | P01157150 | P01157152 |
Modell | PEL102 med tänger | PEL102 utan tänger |
Display | Nej | Nej |
Effekt | 10 W...10 GW, 10 VA...10 GVA, 10 var...10 Gvar | 10 W...10 GW, 10 VA...10 GVA, 10 var...10 Gvar |
Spänning | AC+DC TRMS 5...1000 V | AC+DC TRMS 5...1000 V |
Strömtänger | Ja med 3 st MA193 MiniFlex 250 mm 200 mA...10 kA RMS | Nej |
Kommunikation | USB, Bluetooth, Ethernet, SD-kort | USB, Bluetooth, Ethernet, SD-kort |
Mjukvara | Ja, inklusive Dataview licensfri på svenska | Ja, inklusive Dataview licensfri på svenska |
Kapslingsklass | IP 54 | IP 54 |
Garanti | 2 år | 2 år |
Säkerhetskategori | IEC 61010 kat. IV 600V / kat.III 1000V | IEC 61010 kat. IV 600V / kat.III 1000V |
Levereras med | Väska, mjukvara, MA-strömtänger, 3 m spänningskablar och krokodilklämmor, SD-kort, USB-kabel, nätkabel | Väska, mjukvara, 3 m spänningskablar och krokodilklämmor, SD-kort, USB-kabel, nätkabel |
23900 Sek | 16600 Sek |
PEL102 med tänger | PEL102 utan tänger | |
---|---|---|
Art.nr | P01157150 | P01157152 |
Modell | PEL102 med tänger | PEL102 utan tänger |
Display | Nej | Nej |
Effekt | 10 W...10 GW, 10 VA...10 GVA, 10 var...10 Gvar | 10 W...10 GW, 10 VA...10 GVA, 10 var...10 Gvar |
Spänning | AC+DC TRMS 5...1000 V | AC+DC TRMS 5...1000 V |
Strömtänger | Ja med 3 st MA193 MiniFlex 250 mm 200 mA...10 kA RMS | Nej |
Kommunikation | USB, Bluetooth, Ethernet, SD-kort | USB, Bluetooth, Ethernet, SD-kort |
Mjukvara | Ja, inklusive Dataview licensfri på svenska | Ja, inklusive Dataview licensfri på svenska |
Kapslingsklass | IP 54 | IP 54 |
Garanti | 2 år | 2 år |
Säkerhetskategori | IEC 61010 kat. IV 600V / kat.III 1000V | IEC 61010 kat. IV 600V / kat.III 1000V |
Levereras med | Väska, mjukvara, MA-strömtänger, 3 m spänningskablar och krokodilklämmor, SD-kort, USB-kabel, nätkabel | Väska, mjukvara, 3 m spänningskablar och krokodilklämmor, SD-kort, USB-kabel, nätkabel |
23900 Sek | 16600 Sek |
